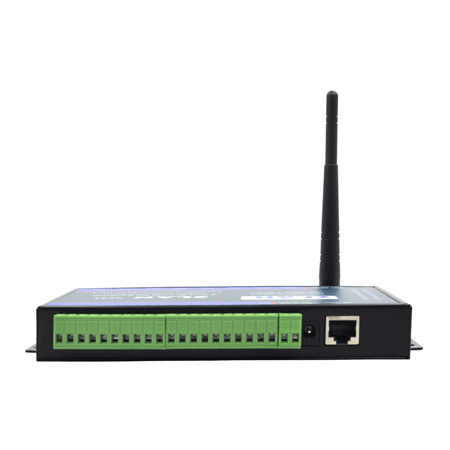

کنترلر ورودی/خروجی ۸ کاناله اترنت و وایفای ZLAN6844
کنترلر ZLAN6844 یک دستگاه کنترل ورودی/خروجی (IO) ۸ کاناله با قابلیت اتصال اترنت و وایفای است که توسط شرکت شانگهای ZLAN به عنوان نسل پیشرفتهتر مدل 6042 معرفی شده است. این دستگاه تعداد کانالهای کنترل را از ۴ کانال به ۸ کانال گسترش داده و شامل ۸ کانال ورودی دیجیتال (DI)، خروجی دیجیتال (DO) و ورودی آنالوگ (AI) میباشد.
مشخصات فنی ورودیها و خروجیها
- ورودی دیجیتال (DI): پشتیبانی از ۸ کانال ورودی دیجیتال با قابلیت اتصال به کنتاکت خشک (Dry Contact) و سطح فعال (Wet Contact) همراه با ایزولاتور نوری.
- خروجی دیجیتال (DO): پشتیبانی از ۸ کانال خروجی دیجیتال از نوع رله با توان کنترل ۵ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC.
- ورودی آنالوگ (AI): پشتیبانی از ۸ کانال ورودی آنالوگ. بهصورت پیشفرض، ۴ کانال اول برای ورودی ولتاژ ۰ تا ۵ ولت و ۴ کانال بعدی برای ورودی جریان ۴ تا ۲۰ میلیآمپر طراحی شدهاند. دقت مبدل آنالوگ به دیجیتال ۱۰ بیت است.
پروتکلهای ارتباطی و قابلیت اتصال
ZLAN6844 یک کنترلر IO است که از سه روش ارتباطی اترنت، RS485 و وایفای پشتیبانی میکند. در مقایسه با مدل 6842، این مدل رابط وایفای را اضافه کرده است که مشکل سیمکشی را برطرف میسازد. در عین حال، اینترفیس اترنت نیز حفظ شده است.
حالتهای اتصال وایفای
وایفای میتواند هم به صورت Access Point (AP) و هم به صورت Station (STA) برای اتصال به روتر پیکربندی شود که انعطافپذیری زیادی در نصب و راهاندازی فراهم میکند.
انعطافپذیری در پیکربندی ورودی آنالوگ
در صورت نیاز به سفارشیسازی، هر یک از ۸ کانال ورودی آنالوگ را میتوان به یکی از ۴ نوع زیر تغییر داد:
- ورودی سیگنال جریان: ۴ تا ۲۰ میلیآمپر
- ورودی سیگنال ولتاژ: ۰ تا ۵ ولت
- ورودی سیگنال ولتاژ: ۰ تا ۱۰ ولت
- ورودی امپدانس مقاومتی: ۰ تا ۱۰ کیلواهم یا سنسورهای دما/رطوبت مقاومتی
ویژگیهای کاربردی و مدیریتی
- نمایشگر وضعیت: هر ۸ کانال وضعیت ورودی سوییچ و ۸ کانال وضعیت خروجی سوییچ دارای نشانگر (LED) مستقل هستند که امکان مشاهده فوری وضعیت ورودی و خروجی را فراهم میکند.
- نرمافزار نمایشی: ارائه نرمافزار نمایشی Remote IO controlled by RS485 or TCP/IP که امکان کنترل IO و جمعآوری دادههای AI دستگاه را بهصورت عملی نشان میدهد.
- پشتیبانی از توسعه: ارائه دستورات کامل کنترل RS485 و دستورات Modbus TCP، که توسعه و یکپارچهسازی توسط مهندسین را تسهیل میکند.
- ابزار مدیریت: این محصول بهصورت رایگان همراه با نرمافزار مدیریت دستگاه و پورت مجازی ویندوز ZLVircom ارائه میشود. این نرمافزار امکان جستجوی تککلیه دستگاهها و تغییر پارامترها را فراهم میکند.
