ماژول ورودی و خروجی تحت شبکه ۸ کانال ZLAN6842

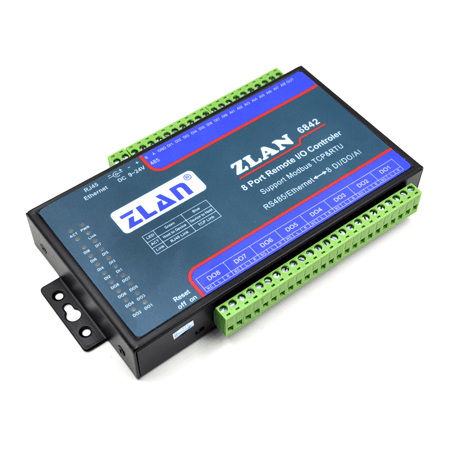

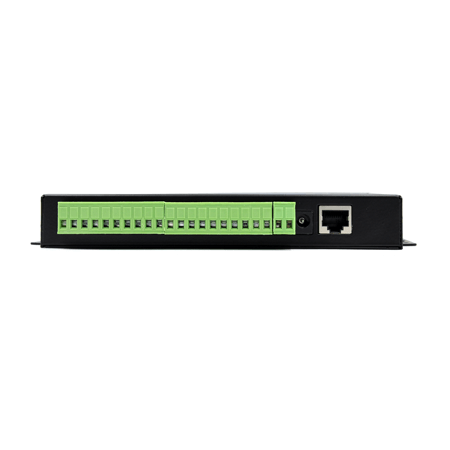

کنترلر ورودی/خروجی ۸ کاناله اترنت ZLAN6842

کنترلر ZLAN6842 یک دستگاه کنترل ورودی/خروجی (IO) ۸ کاناله مبتنی بر اترنت است که توسط شرکت شانگهای ZLAN به عنوان نسل پیشرفته‌تر مدل 6042 معرفی شده است. این دستگاه تعداد کانال‌های کنترل را از ۴ کانال به ۸ کانال گسترش داده و شامل ۸ کانال ورودی دیجیتال (DI)، خروجی دیجیتال (DO) و ورودی آنالوگ (AI) می‌باشد.

مشخصات فنی ورودی‌ها و خروجی‌ها

• ورودی دیجیتال (DI): پشتیبانی از ۸ کانال ورودی دیجیتال با قابلیت اتصال به کنتاکت خشک (Dry Contact) و سطح فعال (Wet Contact) همراه با ایزولاتور نوری.
• خروجی دیجیتال (DO): پشتیبانی از ۸ کانال خروجی دیجیتال از نوع رله با توان کنترل ۵ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC.
• ورودی آنالوگ (AI): پشتیبانی از ۸ کانال ورودی آنالوگ. به‌صورت پیش‌فرض، ۴ کانال اول برای ورودی ولتاژ ۰ تا ۵ ولت و ۴ کانال بعدی برای ورودی جریان ۴ تا ۲۰ میلی‌آمپر طراحی شده‌اند. دقت مبدل آنالوگ به دیجیتال ۱۰ بیت است.

پروتکل‌های ارتباطی و کنترل

ZLAN6842 یک کنترلر IO است که از اترنت برای کنترل استفاده می‌کند و از دو روش ارتباطی اترنت و RS485 پشتیبانی می‌نماید.

• پروتکل معمول: پروتکل ارتباطی اصلی Modbus TCP است. در این حالت، ماژول پروتکل را از Modbus TCP به RTU تبدیل می‌کند و هر یک از DI، DO و AI به رجیسترهای متفاوتی نگاشت می‌شوند.
• کنترل از طریق Modbus RTU: در صورت تمایل به کنترل از طریق پروتکل Modbus RTU، می‌توان گزینه تبدیل پروتکل ماژول را روی “No” تنظیم کرد و با ارسال پروتکل Modbus RTU از طریق TCP، کنترل را انجام داد.

این محصول امکان جمع‌آوری مطمئن و آسان مقادیر سوییچ، کنترل رله و جمع‌آوری داده از سنسورها را از طریق شبکه اترنت فراهم می‌کند.

انعطاف‌پذیری در پیکربندی ورودی آنالوگ

در صورت نیاز به سفارشی‌سازی، هر یک از ۸ کانال ورودی آنالوگ را می‌توان به یکی از ۴ نوع زیر تغییر داد:

1. ورودی سیگنال جریان: ۴ تا ۲۰ میلی‌آمپر
2. ورودی سیگنال ولتاژ: ۰ تا ۵ ولت
3. ورودی سیگنال ولتاژ: ۰ تا ۱۰ ولت
4. ورودی امپدانس مقاومتی: ۰ تا ۱۰ کیلواهم یا سنسورهای دما/رطوبت مقاومتی

ویژگی‌های کاربردی و مدیریتی

• نمایشگر وضعیت: هر ۸ کانال وضعیت ورودی سوییچ و ۸ کانال وضعیت خروجی سوییچ دارای نشانگر (LED) مستقل هستند که امکان مشاهده فوری وضعیت ورودی و خروجی را فراهم می‌کند.
• نرم‌افزار نمایشی: ارائه نرم‌افزار نمایشی Remote IO controlled by RS485 or TCP/IP که امکان کنترل IO و جمع‌آوری داده‌های AI دستگاه را به‌صورت عملی نشان می‌دهد.
• پشتیبانی از توسعه: ارائه دستورات کامل کنترل RS485 و دستورات Modbus TCP، که توسعه و یکپارچه‌سازی توسط مهندسین را تسهیل می‌کند.
• ابزار مدیریت: این محصول به‌صورت رایگان همراه با نرم‌افزار مدیریت دستگاه و پورت مجازی ویندوز ZLVircom ارائه می‌شود. این نرم‌افزار امکان جستجوی تک‌کلیه دستگاه‌ها و تغییر پارامترها را فراهم می‌کند.
