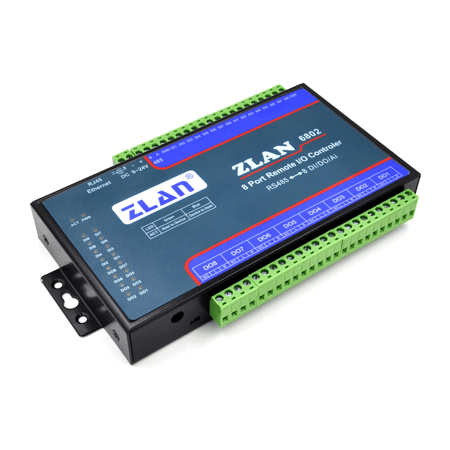

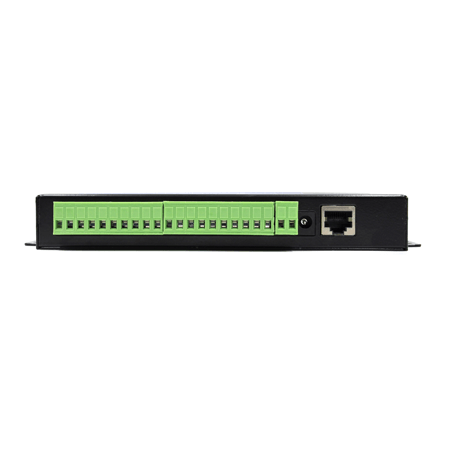

کنترلر ورودی/خروجی ۸ کاناله ZLAN6802
کنترلر ZLAN6802 یک دستگاه کنترل ورودی/خروجی (IO) ۸ کاناله است که توسط شرکت شانگهای ZLAN به عنوان نسل پس از مدل 6042 معرفی شده است. این دستگاه تعداد کانالهای کنترل را از ۴ کانال به ۸ کانال گسترش داده و شامل ۸ کانال ورودی دیجیتال (DI)، خروجی دیجیتال (DO) و ورودی آنالوگ (AI) میباشد.
مشخصات فنی ورودیها و خروجیها
- ورودی دیجیتال (DI): پشتیبانی از ۸ کانال ورودی دیجیتال با قابلیت اتصال به کنتاکت خشک (Dry Contact) و سطح فعال (Wet Contact) همراه با ایزولاتور نوری.
- خروجی دیجیتال (DO): پشتیبانی از ۸ کانال خروجی دیجیتال از نوع رله با توان کنترل ۵ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC.
- ورودی آنالوگ (AI): پشتیبانی از ۸ کانال ورودی آنالوگ. بهصورت پیشفرض، ۴ کانال اول برای ورودی ولتاژ ۰ تا ۵ ولت و ۴ کانال بعدی برای ورودی جریان ۴ تا ۲۰ میلیآمپر طراحی شدهاند. دقت مبدل آنالوگ به دیجیتال ۱۰ بیت است.
پروتکل ارتباطی و هدف کاربری
ZLAN6802 یک کنترلر IO است که از گذرگاه RS485 برای کنترل استفاده میکند. در مقایسه با مدل ZLAN6842، این دستگاه تنها از پروتکل Modbus RTU پشتیبانی میکند که منجر به کاهش هزینه شده و برای کاربردهای کنترل رله، جمعآوری دادههای سوییچ و مقادیر آنالوگ از طریق گذرگاه RS485 مناسب است. نرخ انتقال پیشفرض ۹۶۰۰ bps بوده و قابل تنظیم سفارشی است.
انعطافپذیری در پیکربندی ورودی آنالوگ
در صورت نیاز به سفارشیسازی، هر یک از ۸ کانال ورودی آنالوگ را میتوان به یکی از ۴ نوع زیر تغییر داد:
- ورودی سیگنال جریان: ۴ تا ۲۰ میلیآمپر
- ورودی سیگنال ولتاژ: ۰ تا ۵ ولت
- ورودی سیگنال ولتاژ: ۰ تا ۱۰ ولت
- ورودی امپدانس مقاومتی: ۰ تا ۱۰ کیلواهم یا سنسورهای دما/رطوبت مقاومتی
ویژگیهای کاربردی و توسعه
- نمایشگر وضعیت: هر ۸ کانال وضعیت ورودی سوییچ و ۸ کانال وضعیت خروجی سوییچ دارای نشانگر (LED) مستقل هستند که امکان مشاهده فوری وضعیت ورودی و خروجی را فراهم میکند.
- نرمافزار نمایشی: ارائه نرمافزار نمایشی Remote IO controlled by RS485 که امکان کنترل IO و جمعآوری دادههای AI دستگاه را بهصورت عملی نشان میدهد.
- پشتیبانی از توسعه: ارائه دستورات کامل کنترل RS485، که توسعه و یکپارچهسازی توسط مهندسین را تسهیل میکند.
