هدایت ربات با بینایی ماشین (Vision-Guided Robotics) چیست و چه کاربردی دارد؟

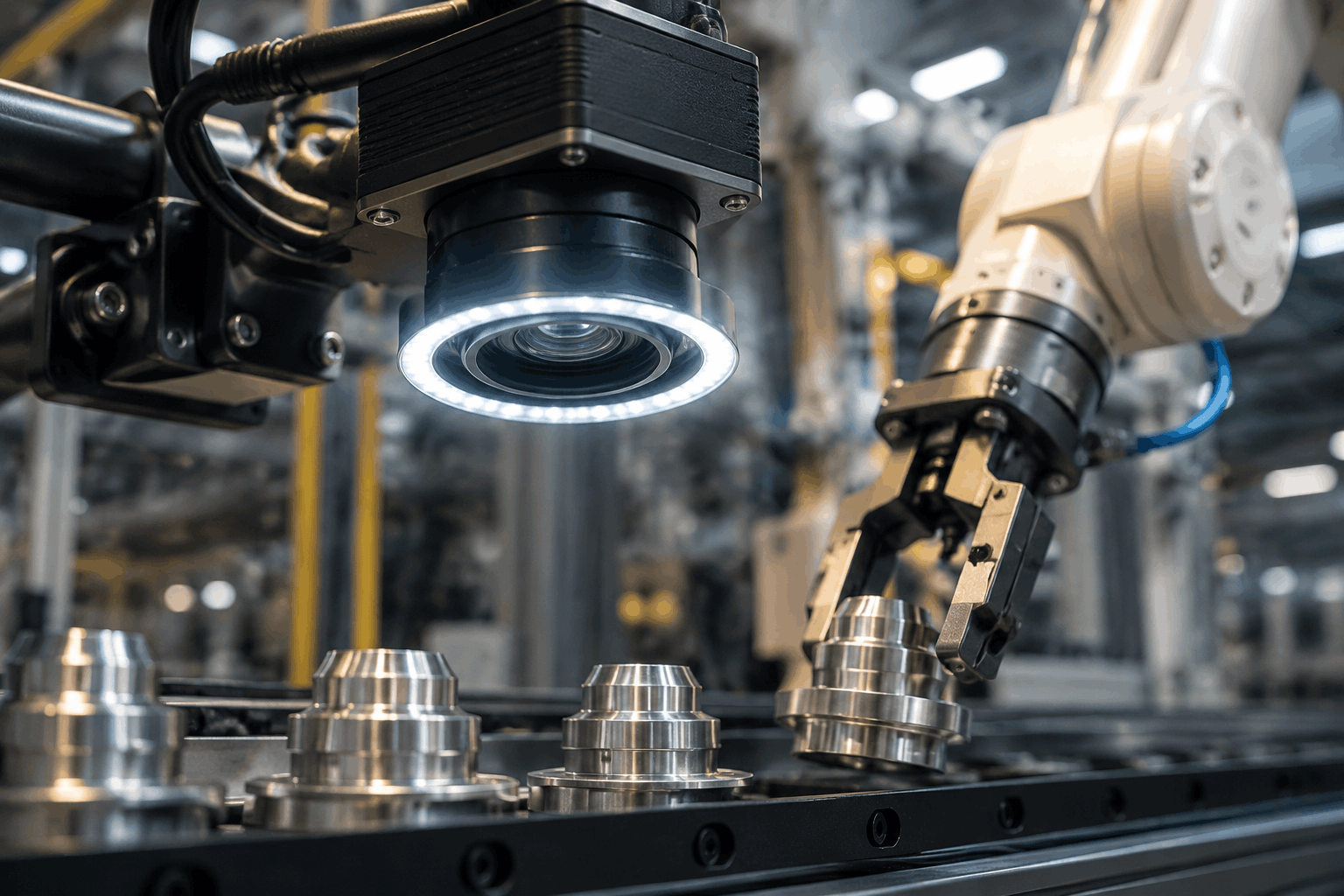

در بسیاری از کارخانه‌ها و خطوط تولید، ربات صنعتی زمانی بیشترین ارزش را ایجاد می‌کند که بتواند با «دنیای واقعی و متغیر» کنار بیاید؛ یعنی قطعه همیشه دقیقاً در یک جای ثابت نباشد، زاویه‌ها تغییر کند، یا محصول روی نوار نقاله حرکت کند. در چنین شرایطی اتوماسیون کلاسیک که به فیکسچر و مکان‌یابی ثابت وابسته است، یا هزینه‌بر می‌شود یا انعطاف لازم را ندارد. هدایت ربات با بینایی ماشین (Vision-Guided Robotics یا VGR) راهکاری است که این محدودیت را رفع می‌کند: دوربین صنعتی و نرم‌افزار پردازش تصویر، موقعیت و جهت قطعه را در لحظه استخراج می‌کنند و ربات بر همان اساس مسیر حرکت و عملیات را تنظیم می‌کند. برای درک پایه‌های این حوزه و اصطلاحات کلیدی، پیشنهاد می‌کنیم ابتدا مقاله مرجع بینایی ماشین را مطالعه کنید.

هدایت ربات با بینایی ماشین چگونه کار می‌کند؟

یک سیستم VGR معمولاً از چند جزء اصلی تشکیل می‌شود: دوربین (۲بعدی یا ۳بعدی)، نورپردازی صنعتی، واحد پردازش/نرم‌افزار بینایی، شبکه ارتباطی (Ethernet/IP، Profinet یا …) و کنترلر ربات. هدف این است که «مختصات قطعه» به زبان قابل فهم برای ربات تبدیل شود؛ یعنی ربات بداند قطعه کجاست، با چه زاویه‌ای قرار گرفته و بهترین مسیر برای رسیدن به آن چیست.

۱) تصویربرداری پایدار و قابل تکرار

اولین شرط موفقیت VGR، تصویر باکیفیت و پایدار است. در محیط صنعتی، لرزش، تغییرات نور محیط، گردوغبار و بازتاب سطوح می‌توانند داده تصویری را خراب کنند. به همین دلیل، انتخاب صحیح دوربین، لنز و نورپردازی اهمیت بالایی دارد. در بسیاری از پروژه‌ها، نورپردازی کنترل‌شده (مثلاً رینگ‌لایت، بک‌لایت یا بارلایت) باعث می‌شود الگوریتم پردازش تصویر نتایج قابل اتکا و تکرارپذیر تولید کند.

۲) پردازش تصویر و استخراج ویژگی‌ها

پس از تصویربرداری، نرم‌افزار بینایی ماشین باید قطعه هدف را پیدا کند. بسته به کاربرد، ممکن است از روش‌های کلاسیک (لبه‌یابی، تطبیق الگو، تشخیص دایره/خط) یا روش‌های مبتنی بر یادگیری عمیق (تشخیص/قطعه‌بندی) استفاده شود. در صنایع با تنوع قطعه بالا یا ظاهری متغیر (مثلاً قطعات ریخته‌گری)، ترکیب روش‌های کلاسیک و هوش مصنوعی می‌تواند نتیجه پایدارتر بدهد.

۳) کالیبراسیون و تبدیل مختصات (Robot-Vision Calibration)

مهم‌ترین بخش فنی در VGR، تبدیل مختصات است: داده‌ای که دوربین می‌بیند باید به دستگاه مختصات ربات تبدیل شود تا ربات دقیقاً به نقطه درست برسد. این کار با کالیبراسیون انجام می‌شود و بسته به معماری سیستم، می‌تواند به شکل‌های مختلف باشد: دوربین ثابت (Fixed Camera) یا دوربین روی بازوی ربات (Eye-in-Hand). هر کدام مزایا و محدودیت‌هایی دارند؛ مثلاً دوربین ثابت ساده‌تر است اما ممکن است در برخی زوایا پوشش کمتری بدهد، در حالی که Eye-in-Hand انعطاف بالا دارد ولی به کالیبراسیون دقیق‌تر و مدیریت کابل/لرزش حساس‌تر است.

۴) ارسال داده به کنترلر ربات و برنامه‌ریزی مسیر

پس از استخراج موقعیت و زاویه، اطلاعات به کنترلر ربات ارسال می‌شود. ربات باید مسیر حرکت را طوری برنامه‌ریزی کند که هم به قطعه برسد و هم با محیط برخورد نکند. در پروژه‌های واقعی، محدودیت‌هایی مثل محدوده دسترسی (Reach)، سرعت، شتاب، و وجود موانع فیزیکی در سل رباتیک باید دقیق لحاظ شود. همچنین، انتخاب ابزار انتهای بازو (گریپر) نقش مستقیم در موفقیت عملیات دارد.

مزیت VGR نسبت به اتوماسیون سنتی چیست؟

در اتوماسیون سنتی، برای اینکه ربات بتواند بردارد یا مونتاژ کند، قطعه باید همیشه در یک وضعیت ثابت باشد؛ به همین دلیل از فیکسچرهای دقیق، جیک‌ها و مکانیزم‌های تغذیه استفاده می‌شود. این تجهیزات علاوه بر هزینه اولیه، در تغییر مدل محصول یا تغییر خط، انعطاف پایینی دارند. اما در هدایت ربات با بینایی ماشین:

• نیاز به فیکسچرهای پیچیده کمتر می‌شود.
• تغییر محصول/مدل سریع‌تر و با هزینه کمتر انجام می‌شود.
• خطاهای ناشی از جابه‌جایی قطعات یا تلورانس‌ها کاهش می‌یابد.
• برای خطوطی که قطعات روی نوار نقاله حرکت می‌کنند، ربات می‌تواند به‌صورت دینامیک رهگیری انجام دهد.

کاربردهای کلیدی هدایت ربات با بینایی ماشین در صنعت

Pick & Place و مرتب‌سازی

در بسیاری از خطوط بسته‌بندی یا مونتاژ، قطعات باید از یک نقطه برداشته و در نقطه دیگر قرار داده شوند. اگر قطعه‌ها به‌طور دقیق هم‌راستا نباشند، بینایی ماشین می‌تواند اصلاح موقعیت انجام دهد و ربات با خطای کمتر کار کند.

مونتاژ دقیق و هم‌راستاسازی

در مونتاژ، حتی چند دهم میلی‌متر خطا می‌تواند باعث گیرکردن قطعه یا افزایش ضایعات شود. VGR با اندازه‌گیری موقعیت واقعی قطعه، کمک می‌کند ربات قبل از مونتاژ «اصلاح زاویه و موقعیت» را انجام دهد. این موضوع در جاگذاری قطعات، پرس‌کاری، پیچ‌کاری و نصب قطعات حساس بسیار مهم است.

هدایت ربات روی نوار نقاله (Conveyor Tracking)

در بسیاری از کارخانه‌ها، قطعه روی کانوایر حرکت می‌کند و زمان در دسترس برای برداشت کوتاه است. با ترکیب سنسور انکودر کانوایر و سیستم بینایی، ربات می‌تواند موقعیت قطعه را در حال حرکت محاسبه و عملیات را در زمان درست انجام دهد. این روش باعث افزایش سرعت و کاهش توقف خط می‌شود.

بارگذاری و تخلیه ماشین‌کاری (CNC Tending)

یکی از کاربردهای اقتصادی VGR، بارگذاری/تخلیه خودکار دستگاه‌های CNC است. با کمک دوربین، ربات می‌تواند موقعیت قطعه در پالت یا فیکسچر را بررسی کند، خطاهای احتمالی را تشخیص دهد و قطعه را با دقت مناسب وارد دستگاه کند. نتیجه نهایی معمولاً کاهش وابستگی به اپراتور، افزایش زمان تولید مفید و کاهش خطای انسانی است.

Bin Picking (برداشت قطعات نامنظم از داخل سبد)

یکی از پیشرفته‌ترین سناریوهای VGR، Bin Picking است؛ جایی که قطعات به‌صورت نامنظم روی هم ریخته‌اند و ربات باید «بهترین قطعه قابل برداشت» را پیدا کند. برای مطالعه تخصصی این کاربرد و نکات موفقیت در اجرا، مقاله Bin Picking چیست؟ را ببینید.

۲بعدی یا ۳بعدی؟ انتخاب دوربین در پروژه‌های VGR

انتخاب ۲بعدی یا ۳بعدی، فقط یک تصمیم فنی نیست؛ مستقیم روی هزینه، پیچیدگی نصب و پایداری سیستم اثر می‌گذارد.

• دوربین ۲بعدی: مناسب برای قطعاتی که روی سطح تخت هستند، ارتفاع مهم نیست و هدف بیشتر تشخیص موقعیت در صفحه تصویر است. هزینه و پیچیدگی کمتر دارد.
• دوربین ۳بعدی: زمانی ضروری می‌شود که ارتفاع/عمق اهمیت دارد، قطعات روی هم افتاده‌اند، زاویه برداشت پیچیده است یا نیاز به محاسبه دقیق Pose سه‌بعدی دارید. در Bin Picking و بسیاری از مونتاژهای پیچیده، ۳بعدی انتخاب منطقی است.

ریسک‌ها و خطاهای رایج در اجرای VGR (و راه‌حل‌ها)

نورپردازی نامناسب

اگر نور محیط تغییر کند یا بازتاب‌ها کنترل نشوند، الگوریتم‌ها خطا می‌دهند. راه‌حل: نور صنعتی کنترل‌شده، شیلد مناسب، و انتخاب فیلتر/زاویه نوردهی درست.

کالیبراسیون ضعیف

حتی اگر تشخیص تصویر درست باشد، کالیبراسیون اشتباه باعث می‌شود ربات به نقطه غلط برود. راه‌حل: انجام کالیبراسیون استاندارد، کنترل دوره‌ای و طراحی مکانیکی پایدار برای دوربین.

عدم تطابق گریپر با قطعه

اگر گریپر برای شکل/سطح قطعه مناسب نباشد، لغزش یا خطای برداشت رخ می‌دهد. راه‌حل: انتخاب EOAT بر اساس جنس قطعه، سطح تماس، وزن و نرخ تولید.

مراجع معتبر برای شناخت روندهای جهانی و استانداردهای اتوماسیون

برای مشاهده روند رشد رباتیک صنعتی و داده‌های قابل استناد، وب‌سایت International Federation of Robotics (IFR) مرجع شناخته‌شده‌ای است. همچنین برای مفاهیم و چارچوب‌های حوزه اتوماسیون صنعتی و استانداردها، International Society of Automation (ISA)

اجرای پروژه هدایت ربات با بینایی ماشین در رویتگر

در رویتگر، اجرای پروژه‌های VGR صرفاً نصب دوربین نیست؛ هدف این است که یک راهکار پایدار و صنعتی تحویل داده شود. این فرآیند معمولاً شامل بررسی نیاز، امکان‌سنجی روی قطعه واقعی، انتخاب سخت‌افزار مناسب، طراحی نورپردازی، توسعه نرم‌افزار/منطق پردازش و یکپارچه‌سازی با ربات و PLC است. برای آشنایی با حوزه‌های کاری و سرویس‌ها، صفحه خدمات تخصصی رویتگر را ببینید.

سوالات متداول

آیا VGR باعث افزایش سرعت تولید می‌شود؟

در بسیاری از خطوط، بله؛ چون توقف‌های ناشی از تنظیم دستی، خطای مکان‌یابی و نیاز به فیکسچرهای زمان‌بر کاهش پیدا می‌کند. البته برای رسیدن به سرعت بالا باید دوربین، پردازش و مسیر ربات بهینه شوند.

آیا می‌توان VGR را روی خطوط قدیمی هم نصب کرد؟

در اکثر موارد امکان‌پذیر است، اما نیاز به بررسی برق/شبکه، فضای نصب دوربین، وضعیت نور محیط و رابط‌های ارتباطی PLC/Robot دارد.

چه عواملی هزینه پروژه را تعیین می‌کند؟

نوع دوربین (۲بعدی/۳بعدی)، پیچیدگی تشخیص، سیکل‌تایم، تعداد ایستگاه‌ها، نوع ربات و گریپر، و سطح یکپارچه‌سازی با سیستم‌های کنترلی از عوامل اصلی هستند.
