چکیده
پرس ایزواستاتیک داغ (HIP) یک فرآیند متالورژیکی پیشرفته است که در آن قطعات مهندسی تحت تأثیر همزمان دمای بالا و فشار گاز ایزواستاتیک (یکسان در تمام جهات) قرار میگیرند. این فرآیند عمدتاً برای حذف تخلخلهای داخلی، افزایش چگالی تا نزدیک به ۱۰۰٪، و بهبود خواص مکانیکی و متالورژیکی مواد استفاده میشود. این مقاله به بررسی اصول علمی، مکانیزمهای تراکم، تجهیزات کوره HIP و کاربردهای حیاتی آن در صنایع هوافضا، پزشکی و ساخت افزایشی میپردازد.
۱. مقدمه
فرآیند HIP اولین بار در دهه ۱۹۵۰ توسط موسسه Battelle برای روکشکاری سوختهای هستهای توسعه یافت. امروزه، این تکنولوژی به یکی از ارکان اصلی تولید قطعات حساس و بحرانی تبدیل شده است. هدف اصلی HIP، تبدیل یک قطعه متخلخل (مانند قطعات متالورژی پودر یا ریختهگریهای دقیق) به یک قطعه کاملاً متراکم با خواص مکانیکی برتر است. برخلاف پرسهای سنتی که فشار را در یک جهت اعمال میکنند، HIP با استفاده از گاز خنثی تحت فشار، نیرویی یکنواخت را از تمام سطوح به قطعه وارد میکند.
۲. اصول علمی و پارامترهای فرآیند
فرآیند HIP بر پایه سه متغیر کلیدی استوار است:
1. دما (Temperature): معمولاً بین ۵۰٪ تا ۸۰٪ دمای ذوب مطلق ماده (بر حسب کلوین) تنظیم میشود. دما باعث فعالسازی مکانیزمهای نفوذ و خزش میشود.
2. فشار (Pressure): فشار گاز معمولاً بین ۱۰۰ تا ۲۲۰ مگاپاسکال (۱۰۰۰ تا ۲۲۰۰ بار) است.
3. زمان (Time): مدت زمان نگهداری در دما و فشار اوج، بسته به اندازه و جنس قطعه متغیر است (معمولاً ۱ تا ۴ ساعت).
محیط گازی: گاز مورد استفاده معمولاً آرگون (Argon) است؛ زیرا گازی خنثی بوده و از اکسیداسیون سطح قطعه در دماهای بالا جلوگیری میکند.
۳. مکانیزمهای تراکم (Densification Mechanisms)

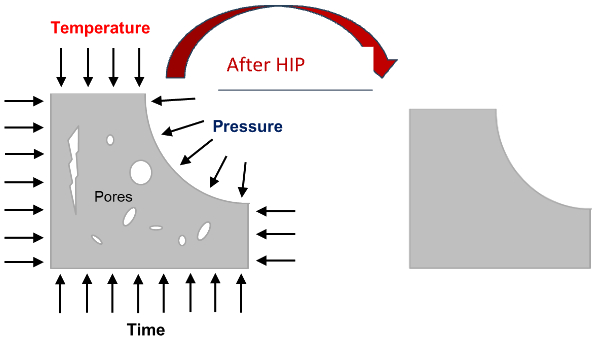

حذف تخلخل در فرآیند HIP طی سه مرحله اصلی رخ میدهد:
۳-۱. تغییر شکل پلاستیک اولیه (Initial Plastic Yielding)
در لحظات اولیه اعمال فشار و دما، تنشهای اعمال شده از حد تسلیم ماده در آن دما فراتر رفته و دیوارههای حفرات و تخلخلها به سرعت به هم نزدیک میشوند.
۳-۲. خزش (Creep)
این غالبترین مکانیزم در فرآیند HIP است. تحت فشار و دمای بالا، ماده دچار خزش (تغییر شکل کند و دائمی) میشود. حفرات باقیمانده تحت فشار گاز فشرده شده و بسته میشوند. مدلهای ریاضی نشان میدهند که نرخ بسته شدن حفرات با توانی از فشار و دما رابطه مستقیم دارد.
۳-۳. نفوذ اتمی (Diffusion)
در مراحل پایانی، زمانی که حفرات بسیار کوچک و کروی میشوند، مکانیزم نفوذ سطحی و مرز دانهها فعال میشود. اتمها از نواحی با انرژی بالا به نواحی خلل و فرج نفوذ کرده و باعث جوش خوردن نهایی و حذف کامل تخلخل میشوند.

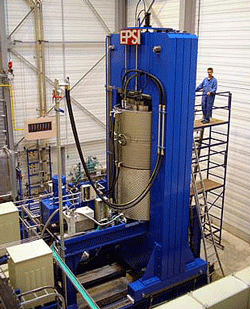

۴. ساختار کوره HIP

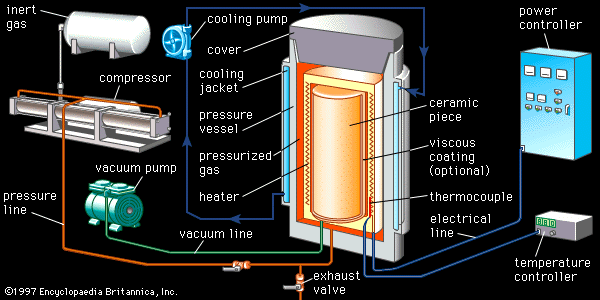

یک کوره HIP صنعتی از اجزای زیر تشکیل شده است:
مخزن تحت فشار (Pressure Vessel): استوانهای فولادی ضخیم با آلیاژ خاص که قادر به تحمل فشارهای بسیار بالا (تا ۳۰۰۰ بار) است.
محفظه گرمایش (Hot Zone): شامل المنتهای گرمایی (معمولاً گرافیت یا مولیبدن) و عایقهای حرارتی که دما را تا ۲۰۰۰ درجه سانتیگراد تأمین میکنند.
سیستم گردش گاز: فنهای قدرتمند برای گردش گاز آرگون و یکنواختسازی دما در داخل محفظه.
سیستم خنککننده: برای کاهش سریع دما پس از اتمام سیکل (Quenching).
۵. کاربردهای صنعتی و استراتژیک
۵-۱. صنعت هوافضا (سوپرآلیاژها)
پرههای توربین موتورهای جت که از سوپرآلیاژهای پایه نیکل ساخته میشوند، اغلب توسط روشهای ریختهگری دقیق تولید میشوند. HIP برای حذف ریزتخلخلهای ناشی از انجماد و جلوگیری از شکست زودرس پره در اثر خستگی (Fatigue) حیاتی است.
۵-۲. متالورژی پودر (PM)
در تولید قطعاتی مانند چرخدندهها، ابزارهای برشی و یاتاقانها، HIP باعث رسیدن چگالی به ۱۰۰٪ میشود که منجر به افزایش چشمگیر استحکام کششی و چقرمگی میگردد.
۵-۳. ساخت افزایشی (پرینت سه بعدی فلزی)
یکی از مهمترین کاربردهای مدرن HIP، پردازش قطعات تولید شده به روشهای SLM (ذوب لیزری انتخابی) و EBM (ذوب بستر پودری با پرتو الکترونی) است. قطعات پرینت شده اغلب دارای تخلخلهای گازی محبوس شده هستند. HIP این تخلخلها را حذف کرده و قطعه را همارز قطعات فورج یا ریختهگری هوافضایی میکند.
۵-۴. ایمپلنتهای پزشکی
ایمپلنتهای تیتانیومی و کبالت-کروم که با روش ریختهگری یا متالورژی پودر ساخته میشوند، برای اطمینان از زیستسازگاری و دوام طولانی در بدن انسان، تحت فرآیند HIP قرار میگیرند تا از هرگونه عیب داخلی که میتواند منجر به شکست ناگهانی شود، پاکسازی شوند.
۵-۵. سرامیکهای مهندسی
سرامیکها ذاتاً ترد و حساس به ترک هستند. HIP با حذف تخلخلهای باقیمانده از مرحله زینترینگ، استحکام سرامیکهایی مانند سیلیکون نیترید و آلومینا را به شدت افزایش میدهد.
۶. مزایای فرآیند HIP
1. حذف عیوب داخلی: بستن حفرات و ترکهای مویی که با روشهای غیرمخرب (NDT) قابل تشخیص نیستند.
2. بهبود خواص مکانیکی: افزایش قابل توجه در استحکام خستگی، چقرمگی و عمر قطعه.
3. خواص ایزوتروپیک: به دلیل فشار یکنواخت، خواص مکانیکی در تمام جهات یکسان است.
4. شکلدهی نزدیک به net-shape: امکان تولید قطعات پیچیده با حداقل ماشینکاری ثانویه.
۷. نتیجهگیری
کوره پرس ایزواستاتیک داغ (HIP) فراتر از یک ابزار ساده حرارتی، یک تکنولوژی حیاتی برای تضمین کیفیت و ایمنی در صنایع پیشرفته است. با حرکت صنایع به سمت قطعات سبکتر و پیچیدهتر (بهویژه در هوافضا و پزشکی) و رشد انفجاری ساخت افزایشی، نقش HIP به عنوان یک مرحله پسپردازش ضروری برای تضمین یکپارچگی متالورژیکی، بیش از پیش پررنگ خواهد شد. توانایی این فرآیند در تبدیل مواد متخلخل به اجزایی با عملکرد بالا، آن را به یک رکن جداییناپذیر در علم مواد مدرن تبدیل کرده است.
