راهنمای انتخاب دوربین صنعتی برای خط تولید
انتخاب دوربین صنعتی یکی از مهمترین تصمیمها در طراحی سیستم بینایی ماشین است؛ اما معمولاً اولین اشتباه هم همینجا رخ میدهد. بسیاری از کارخانهها ابتدا یک دوربین با مگاپیکسل بالا یا برند شناختهشده انتخاب میکنند و بعد تلاش میکنند مسئله واقعی خط را با همان تجهیز حل کنند. روش درست برعکس است: ابتدا باید بدانیم چه چیزی، با چه دقتی، در چه سرعتی و در چه شرایطی دیده میشود؛ سپس دوربین، لنز و نور مناسب را انتخاب کنیم.
دوربین صنعتی فقط تصویر نمیگیرد. تصویر باید در لحظه درست، با نور پایدار، بدون تاری و با جزئیات کافی ثبت شود و به نرمافزار و تجهیزات خط برسد. اگر یکی از این حلقهها ضعیف باشد، افزایش هزینه نرمافزار یا هوش مصنوعی لزوماً نتیجه را بهتر نمیکند.
برای آشنایی با جایگاه دوربین در کل سامانه، مقاله بینایی ماشین صنعتی چیست؟ را بخوانید. در این راهنما، انتخاب دوربین را از نگاه مدیر کارخانه و نیاز واقعی خط تولید بررسی میکنیم.
قبل از خرید دوربین چه چیزی باید مشخص شود؟
پیش از تماس با فروشنده، یک برگه نیازمندی کوتاه تهیه کنید. پاسخ این پرسشها، بیشتر از نام برند به انتخاب درست کمک میکند:
- کوچکترین عیب یا ویژگی قابل تشخیص چیست؟
- ابعاد ناحیهای که باید در تصویر دیده شود چقدر است؟
- قطعه ثابت است یا روی نوار نقاله حرکت میکند؟
- سرعت خط و تعداد قطعه در دقیقه چقدر است؟
- رنگ، نوشته یا فقط شکل و ابعاد اهمیت دارد؟
- سطح قطعه مات، براق، شفاف، روغنی یا بازتابنده است؟
- دوربین تا قطعه چه فاصلهای دارد؟
- نتیجه باید به PLC، ربات، جک جداساز یا اپراتور ارسال شود؟
- محیط گردوغبار، گرما، رطوبت، لرزش یا شستوشوی دورهای دارد؟
اگر پاسخ این سؤالها روشن نباشد، مقایسه فهرست دوربینها بیشتر شبیه حدسزدن است تا مهندسی.
رزولوشن دوربین صنعتی چگونه انتخاب می شود؟
رزولوشن یعنی تعداد پیکسلهای تصویر. عدد بالاتر همیشه به معنای دقت بهتر نیست؛ مهم این است که کوچکترین ویژگی موردنظر چند پیکسل قابل استفاده داشته باشد و کل میدان دید نیز پوشش داده شود.
یک مثال ساده برای محاسبه
فرض کنید عرض ناحیه بازرسی ۴۰۰ میلیمتر است و کوچکترین عیب قابل تشخیص ۱ میلیمتر اندازه دارد. اگر بخواهیم این عیب حدود ۴ پیکسل دیده شود، بهصورت تقریبی به ۱۶۰۰ پیکسل در عرض نیاز داریم:
۴۰۰ میلیمتر ÷ ۱ میلیمتر × ۴ پیکسل = ۱۶۰۰ پیکسل
این محاسبه فقط نقطه شروع است. لنز، کیفیت نور، کنتراست، زاویه قطعه، نویز حسگر و الگوریتم نیز بر نتیجه اثر میگذارند. برای اندازهگیری دقیق یا عیبهای کمکنتراست، ممکن است پیکسل بیشتری لازم باشد.
چرا مگاپیکسل بالا همیشه مناسب نیست؟
دوربین پررزولوشن داده بیشتری تولید میکند. در نتیجه رایانه قویتر، حافظه بیشتر، رابط سریعتر و زمان پردازش طولانیتری لازم میشود. اگر جزئیات اضافی در تصمیم خط نقشی ندارند، این هزینه فقط سرعت و نگهداری را دشوار میکند.
رزولوشن باید با میدان دید، سرعت خط و ظرفیت پردازش هماهنگ شود. مقاله اجزای سیستم بینایی ماشین نقش لنز، نور و پردازشگر را در کنار دوربین توضیح میدهد.
حسگر دوربین؛ اندازه پیکسل و حساسیت
حسگر، نور را به سیگنال تصویری تبدیل میکند. اندازه حسگر و اندازه پیکسل روی حساسیت به نور، نویز، میدان دید و انتخاب لنز اثر دارند. دو دوربین با رزولوشن یکسان، ممکن است بهدلیل اندازه پیکسل یا طراحی حسگر، تصویر متفاوتی تولید کنند.
در محیط کمنور یا زمانی که نوردهی باید بسیار کوتاه باشد، حساسیت حسگر اهمیت زیادی دارد. حسگر بزرگتر میتواند میدان دید متفاوتی ایجاد کند و به لنز سازگار نیاز دارد؛ بنابراین نباید دوربین را جدا از اپتیک انتخاب کرد.
برای مقایسه مشخصات واقعی حسگرها و دوربینها، میتوانید به استاندارد EMVA 1288 مراجعه کنید. این استاندارد روش ارائه و اندازهگیری پارامترهای عملکردی را یکدستتر میکند، اما جای آزمون قطعه واقعی در کارخانه را نمیگیرد.
شاتر سراسری یا شاتر غلتان؟
نوع شاتر مشخص میکند حسگر چگونه نور را ثبت کند.
شاتر سراسری
در شاتر سراسری، کل تصویر تقریباً در یک لحظه ثبت میشود. برای قطعات متحرک، نوار نقاله سریع و هدایت ربات معمولاً انتخاب مطمئنتری است، چون شکل قطعه کمتر دچار اعوجاج حرکتی میشود.
شاتر غلتان
در شاتر غلتان، ردیفهای حسگر با فاصله زمانی خوانده میشوند. برای صحنههای ثابت یا حرکت بسیار کم ممکن است کافی باشد، اما در حرکت سریع احتمال کجشدن یا تغییر شکل تصویر وجود دارد.
انتخاب شاتر باید بر اساس سرعت واقعی قطعه و زمان نوردهی انجام شود. اگر قطعه ثابت است ولی نور کم باعث نوردهی طولانی میشود، حتی یک حرکت کوچک نیز میتواند تصویر را تار کند.
سرعت فریم و زمان نوردهی
سرعت فریم تعداد تصویرهایی است که دوربین در ثانیه میگیرد؛ اما بهتنهایی نشان نمیدهد سیستم در خط تولید چقدر سریع است. رزولوشن، اندازه تصویر، زمان انتقال، پردازش، Trigger و اقدام عملگر نیز در زمان چرخه نقش دارند.
برای قطعه متحرک، زمان نوردهی کوتاهتر معمولاً تاری را کاهش میدهد. در این حالت باید نور کافی، فلاش مناسب یا حسگر حساستر داشته باشید. افزایش Gain برای جبران نور کم ممکن است نویز را بالا ببرد؛ بنابراین نورپردازی بهتر اغلب از بالا بردن Gain نتیجه پایدارتری دارد.
در مقاله کنترل کیفیت با بینایی ماشین معیارهای دقت، خطای رد و تبدیل نتیجه تصویر به اقدام خط بررسی شده است.

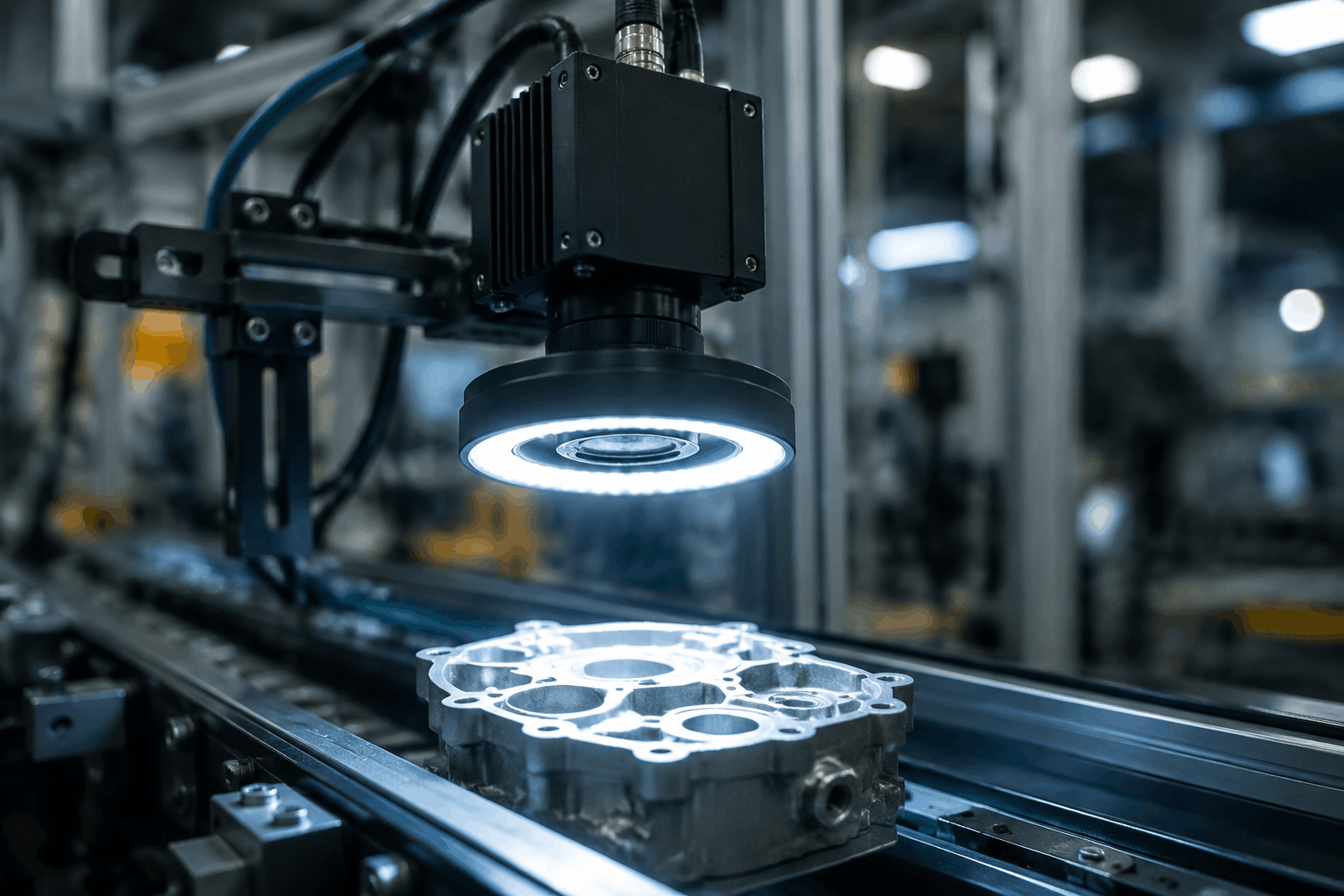

دوربین تکرنگ یا رنگی؟
دوربین تکرنگ
برای تشخیص لبه، اندازهگیری، وجود سوراخ، کنترل شکل و بسیاری از عیوب سطحی، دوربین تکرنگ انتخاب مناسبی است. این دوربین معمولاً داده کمتری نسبت به تصویر رنگی تولید میکند و میتواند کنتراست قابلاستفادهای برای پردازش ایجاد کند.
دوربین رنگی
وقتی تفاوت رنگ، لکه رنگی، اشتباهبودن چاپ یا ترکیب رنگ معیار اصلی است، دوربین رنگی لازم میشود. اگر رنگ در تصمیم نقشی ندارد، انتخاب رنگی ممکن است حجم داده و پیچیدگی پردازش را بیدلیل افزایش دهد.
دوربین مادونقرمز یا فرابنفش
برخی مواد در طول موجهای غیرمرئی بهتر دیده میشوند. تشخیص آلودگی، تفاوت مواد یا ویژگیهایی که در نور مرئی پنهان هستند، ممکن است به دوربین و نور مخصوص نیاز داشته باشد. این انتخاب باید با نمونه واقعی و آزمون فنی انجام شود، نه فقط بر اساس مشخصات کاتالوگ.
دوربین Area Scan یا Line Scan؟
Area Scan
دوربین Area Scan یک تصویر کامل دوبعدی میگیرد و برای قطعات مجزا، ایستگاههای بازرسی، نوار نقاله و کنترل مونتاژ رایج است. نصب و پردازش آن برای بسیاری از پروژهها سادهتر است.
Line Scan
دوربین Line Scan تصویر را خطبهخط میسازد و برای رول، ورق، کاغذ، فیلم پلاستیکی یا سطوح پیوسته مناسب است. برای ساخت تصویر صحیح، حرکت قطعه و انکودر باید دقیق با نرخ خطخوانی هماهنگ شوند.
اگر محصول شما بهصورت پیوسته حرکت میکند یا عرض زیادی دارد، Line Scan میتواند گزینه مناسبی باشد؛ اما طراحی مکانیکی، نور و پردازش آن باید از ابتدا با همین معماری انجام شود.

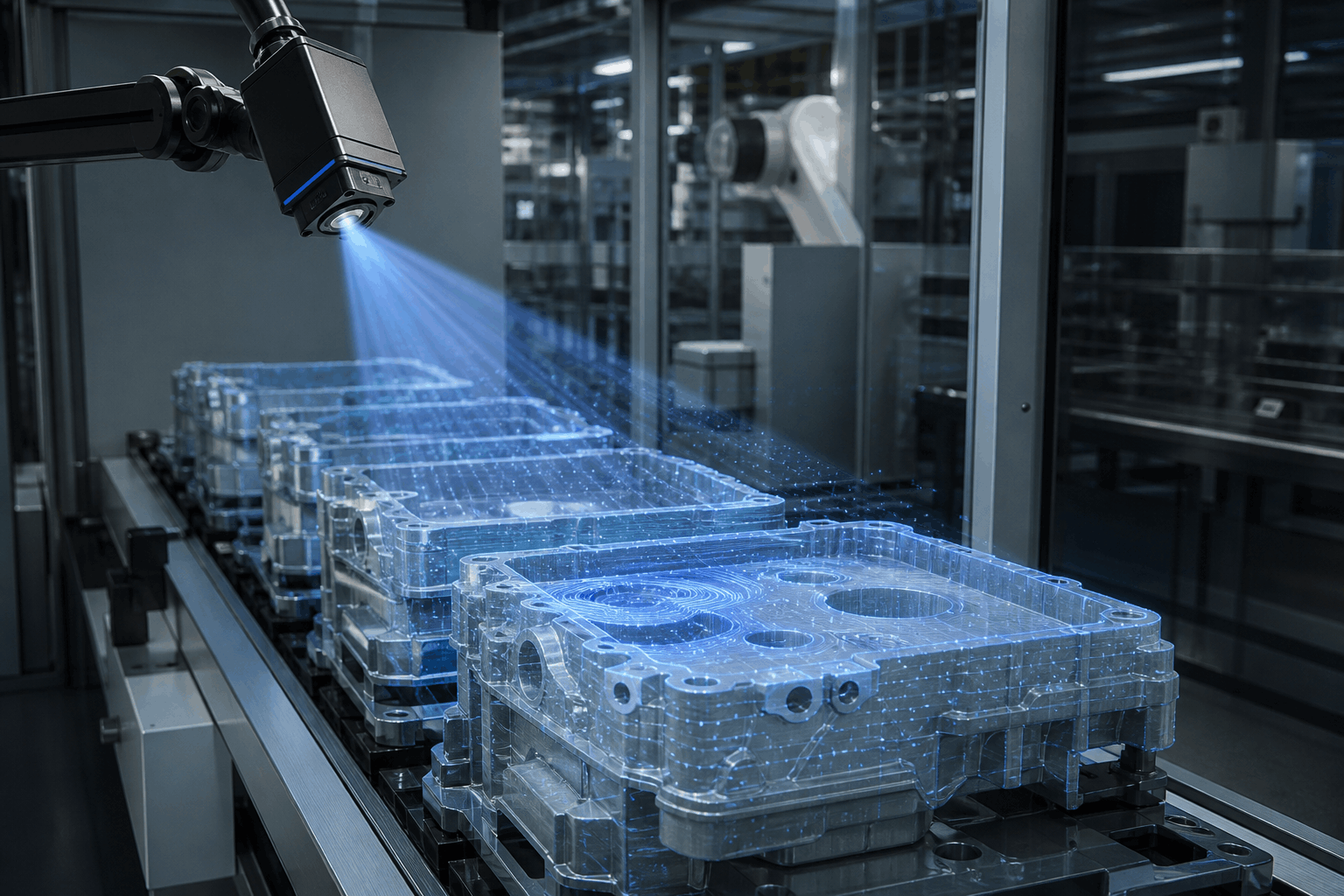

دوربین دوبعدی یا سهبعدی؟
برای وجود یا نبود ویژگی، رنگ، نوشته، لبه و اندازهگیریهای صفحهای، دوربین دوبعدی معمولاً کافی است. وقتی ارتفاع، عمق، حجم، تاببرداشتن یا رویهمافتادگی قطعات مهم باشد، دوربین سهبعدی مطرح میشود.
سهبعدی بهمعنای نتیجه بهتر در همه پروژهها نیست. هزینه حسگر، پردازش و کالیبراسیون بیشتر میشود و سطوح براق یا شفاف میتوانند داده عمق را دشوار کنند. انتخاب بین دوبعدی و سهبعدی باید در تست امکانسنجی پروژههای بینایی ماشین و رباتیک و روی قطعات واقعی گرفته شود.

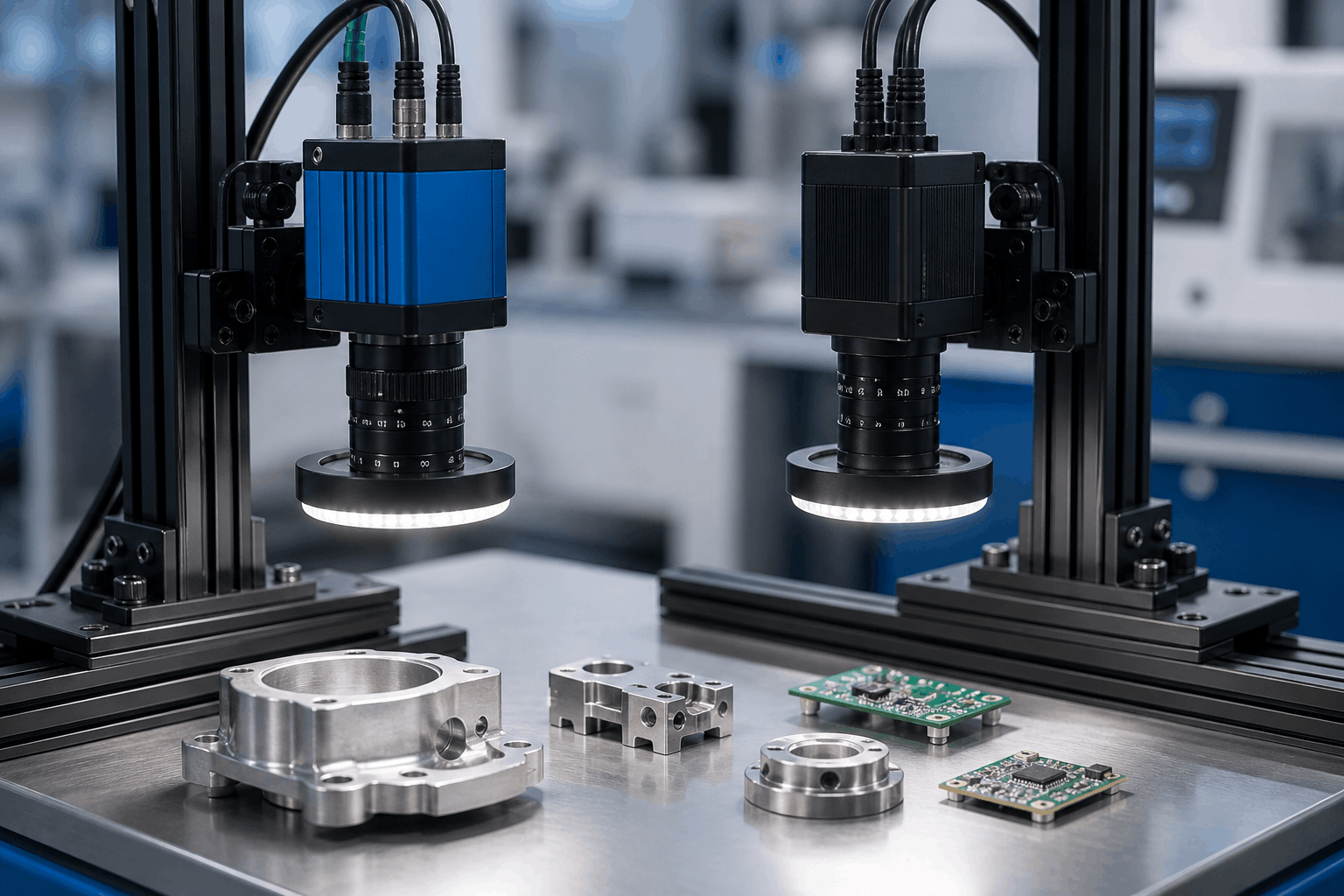

رابط دوربین و انتقال تصویر
رابط، تصویر را از دوربین به رایانه یا پردازشگر منتقل میکند. انتخاب آن به رزولوشن، سرعت، طول کابل، محیط نصب، تعداد دوربین و نیاز به همزمانی بستگی دارد.
GigE Vision
GigE Vision برای بسیاری از خطوط تولید انتخابی متداول است. کابلکشی نسبتاً بلند، استفاده از شبکه اترنت و امکان اتصال چند دوربین از مزیتهای آن است. بااینحال، باید پهنای باند شبکه، کارت شبکه و مدیریت ترافیک بررسی شود.
USB3 Vision
USB3 Vision برای فاصلههای کوتاه و پروژههایی که سرعت و سادگی اهمیت دارد، مناسب است. طول و کیفیت کابل، قفل اتصال و شرایط عبور کابل در کارخانه باید جدی گرفته شود.
10GigE، CoaXPress و Camera Link
در رزولوشن بالا، نرخ فریم زیاد یا خطوط بسیار سریع، رابطهای پرسرعتتر میتوانند لازم شوند. این گزینهها معمولاً هزینه، تجهیزات جانبی و پیچیدگی بیشتری دارند؛ بنابراین فقط زمانی انتخاب شوند که ظرفیت انتقال روشهای سادهتر کافی نیست.
Trigger و همزمانی با خط
دوربین باید در لحظه درست تصویر بگیرد. Trigger میتواند از سنسور حضور، PLC، انکودر یا کنترلر حرکت دریافت شود. اگر Trigger دیر یا زود برسد، تصویر ممکن است بین دو قطعه، با فاصله اشتباه یا در زمان لرزش ثبت شود.
برای خطوط نقالهای، انکودر به سیستم کمک میکند موقعیت قطعه با حرکت واقعی هماهنگ بماند. در ایستگاه ثابت، سنسور حضور و تأخیر قابل تنظیم ممکن است کافی باشد. فلاش نور نیز باید با Trigger هماهنگ شود تا نوردهی کوتاه و تکرارپذیر ایجاد کند.
لنز و فاصله کاری
دوربین بدون لنز مناسب تصویر قابلاعتماد تولید نمیکند. فاصله کانونی، میدان دید، اندازه حسگر، فاصله کاری و کوچکترین جزئیات قابل تشخیص باید با هم محاسبه شوند.
برای انتخاب لنز این اطلاعات را آماده کنید:
- عرض و ارتفاع ناحیه تصویربرداری
- فاصله دوربین تا قطعه
- اندازه حسگر
- دقت اندازهگیری یا حداقل عیب
- فضای نصب و احتمال برخورد
- میزان اعوجاج قابل قبول
در اندازهگیریهای دقیق، لنز تلهسنتریک میتواند خطای ناشی از تغییر فاصله را کاهش دهد؛ اما وزن، قیمت و نیاز مکانیکی آن بیشتر است. جزئیات انتخاب اپتیک و سایر اجزا در مقاله اجزای سیستم بینایی ماشین آمده است.
نورپردازی؛ قبل از خرید دوربین تصمیم بگیرید
نورپردازی باید ویژگی مهم را برجسته و اثر بازتاب، سایه و نور محیط را کم کند. انتخاب دوربین پیش از تصمیمگیری درباره نور، احتمال خرید اشتباه را بالا میبرد.
نور پسزمینه برای سیلوئت و سوراخها، نور حلقهای برای سطوح روبهرو، نور گنبدی برای قطعات براق و نور خطی برای پروفایل یا اندازهگیری سهبعدی کاربرد دارند. رنگ نور، زاویه نصب، فلاش و پلاریزر نیز باید با جنس قطعه هماهنگ شوند.
گاهی یک نور بهتر، بیش از دوربین گرانتر کیفیت تصویر را افزایش میدهد. نمونه سالم، معیوب و مرزی را در شرایط واقعی با چند آرایش نور آزمایش کنید.
برای دیدن کاربرد دوربین در کنترل کیفیت، خواندن کد و اندازهگیری، مقاله کاربرد بینایی ماشین در صنعت را مطالعه کنید.
شرایط محیطی و بدنه دوربین
دوربین کارخانه در معرض گرما، گردوغبار، روغن، رطوبت، لرزش و شستوشو قرار میگیرد. درجه حفاظت بدنه، محدوده دمای کاری، روش خنککاری، اتصال کابل و دسترسی برای تمیزکاری باید در مشخصات خرید نوشته شوند.
اگر لنز یا شیشه محافظ بهراحتی کثیف میشود، کیفیت تصویر در طول شیفت افت میکند. در محیطهای سخت، محفظه، هوای فشرده، شیشه محافظ یا برنامه تمیزکاری میتواند بخشی از طراحی باشد. این موارد فقط هزینه جانبی نیستند؛ مستقیماً روی پایداری بازرسی اثر میگذارند.
نرمافزار، GenICam و سازگاری
دوربین باید با نرمافزار پردازش، رایانه صنعتی و روش کنترل کارخانه سازگار باشد. پشتیبانی از استانداردها و قابلیتهایی مانند Trigger، Exposure، Gain، ذخیره تنظیمات و ثبت خطا، راهاندازی و نگهداری را سادهتر میکند.
اگر چند مدل دوربین یا چند تأمینکننده در آینده محتمل است، سازگاری نرمافزاری و امکان تعویض تجهیز را از ابتدا بررسی کنید. قفلشدن پروژه به یک درایور یا نرمافزار اختصاصی، هزینه توسعه و تعمیر را افزایش میدهد.
چگونه قیمت دوربین را با هم مقایسه کنیم؟
قیمت خرید تنها بخشی از هزینه است. رایانه، کارت شبکه یا فریمگیر، کابل، لنز، نور، پایه، محفظه، نرمافزار، نصب، کالیبراسیون و پشتیبانی نیز باید در پیشنهاد فنی دیده شوند.
برای مقایسه دو پیشنهاد، این موارد را کنار هم بنویسید:
| مورد مقایسه |
سؤال کلیدی |
| عملکرد تصویر |
آیا حداقل عیب با پیکسل کافی دیده میشود؟ |
| سرعت |
آیا زمان چرخه با ظرفیت خط هماهنگ است؟ |
| رابط |
آیا کابل و شبکه برای فاصله واقعی مناسباند؟ |
| نگهداری |
قطعه یدکی و پشتیبانی در دسترس است؟ |
| یکپارچهسازی |
اتصال به PLC و نرمافزار مشخص شده است؟ |
| توسعه |
افزودن مدل محصول یا دوربین بعدی ممکن است؟ |
اگر هدف شما محاسبه اقتصادی کل سامانه است، مقاله هزینه سیستم بینایی ماشین و بازگشت سرمایه را مطالعه کنید.
اگر تصمیم دارید برای تشخیص عیب از مدل یادگیری عمیق استفاده کنید، مقاله هوش مصنوعی در بازرسی صنعتی معیارهای داده و ارزیابی مدل را توضیح میدهد.
اشتباهات رایج در انتخاب دوربین
انتخاب بر اساس مگاپیکسل
مگاپیکسل بیشتر بدون لنز، نور و پردازش مناسب، الزاماً عیب را بهتر نشان نمیدهد.
خرید دوربین رنگی برای همه کاربردها
اگر رنگ معیار تصمیم نیست، دوربین تکرنگ ممکن است سادهتر و اقتصادیتر باشد.
نادیدهگرفتن حرکت قطعه
شاتر یا نوردهی نامناسب میتواند تصویر قطعه متحرک را تار یا دچار اعوجاج کند.
انتخاب رابط بدون توجه به کابل
فاصله واقعی، مسیر کابل، نویز الکتریکی و پهنای باند شبکه باید پیش از سفارش بررسی شوند.
تستنکردن قطعه واقعی
تصویر کاتالوگ و نمونه آزمایشگاهی جای آزمون روی قطعات سالم، معیوب و مرزی کارخانه را نمیگیرد.
چکلیست نهایی خرید دوربین صنعتی
پیش از تأیید پیشنهاد فنی، این فهرست را تکمیل کنید:
- مسئله بازرسی و کوچکترین ویژگی مشخص شده است.
- میدان دید و رزولوشن لازم محاسبه شده است.
- شاتر و زمان نوردهی با حرکت قطعه هماهنگ است.
- تکرنگ، رنگی، سهبعدی یا Line Scan بودن دوربین دلیل فنی دارد.
- لنز، نور و فیلتر با دوربین بهصورت یک مجموعه انتخاب شدهاند.
- Trigger و ارتباط با PLC یا ربات آزمایش شده است.
- رابط و طول کابل با محیط واقعی سازگار است.
- شرایط دما، گردوغبار، لرزش و شستوشو در طراحی دیده شده است.
- نرمافزار و ذخیره تنظیمات قابل پشتیبانگیری است.
- نمونهسازی و معیار پذیرش پیش از خرید نهایی نوشته شده است.
مراحل انتخاب دوربین در رویتگر
۱. شناخت مسئله
نمونه قطعه، عیب، سرعت خط، فضای نصب و خروجی مورد انتظار بررسی میشود.
۲. آزمون تصویربرداری
ترکیبهای مختلف دوربین، لنز و نور روی نمونه واقعی مقایسه میشوند.
۳. طراحی معماری
دوربین، پردازشگر، نرمافزار، PLC، مکانیک و ایمنی بهصورت یک سیستم طراحی میشوند.
۴. تست کنار خط
نرخ تشخیص، زمان چرخه، پایداری در شیفتهای مختلف و رفتار خطا اندازهگیری میشود.
۵. اجرا و پشتیبانی
پس از تأیید معیارها، نصب، کالیبراسیون، آموزش و برنامه نگهداری انجام میشود. برای شروع، خدمات بینایی ماشین و بازرسی صنعتی رویتگر یا صفحه تماس با رویتگر را ببینید.
پرسشهای متداول
بهترین برند دوربین صنعتی چیست؟
یک برند واحد برای همه خطوط بهترین نیست. تناسب مشخصات، خدمات، قطعات یدکی، سازگاری نرمافزاری و نتیجه تست واقعی مهمتر از نام برند است.
برای کنترل کیفیت چند مگاپیکسل لازم است؟
به میدان دید و کوچکترین عیب بستگی دارد. ابتدا تعداد پیکسل لازم روی کوچکترین ویژگی را محاسبه کنید، سپس رزولوشن، سرعت و ظرفیت پردازش را با هم بررسی کنید.
دوربین معمولی برای خط تولید کافی است؟
برای آزمایش اولیه شاید مفید باشد، اما کار مداوم، Trigger دقیق، ارتباط پایدار و شرایط کارخانه معمولاً به دوربین صنعتی نیاز دارد.
آیا دوربین سهبعدی همیشه دقیقتر است؟
خیر. سهبعدی برای عمق و ارتفاع مناسب است، اما هزینه و پیچیدگی بیشتری دارد. اگر مسئله با تصویر دوبعدی حل میشود، راهکار سادهتر میتواند انتخاب بهتری باشد.
انتخاب دوربین چقدر زمان میبرد؟
زمان به آمادهبودن نمونه، تنوع محصول، سرعت خط و نیاز به تست بستگی دارد. امکانسنجی اولیه، زمان و معماری واقعبینانهتری ارائه میکند.
جمعبندی
انتخاب دوربین صنعتی باید از مسئله خط تولید شروع شود، نه از کاتالوگ. رزولوشن، حسگر، شاتر، سرعت، رنگ، رابط، لنز، نور، Trigger و شرایط محیطی باید در کنار هم بررسی شوند. دوربینی که روی کاغذ قدرتمند است اما در شرایط واقعی تصویر پایدار تولید نمیکند، انتخاب مناسبی برای کارخانه نیست.
اگر برای کنترل کیفیت، اندازهگیری، خواندن کد، سورتینگ یا هدایت ربات به دوربین نیاز دارید، نمونه سالم و معیوب، عکس محل نصب و سرعت خط را آماده کنید. تیم رویتگر میتواند از انتخاب تجهیزات و امکانسنجی تا طراحی و اجرای راهکار بینایی ماشین همراه شما باشد. برای شروع پروژه، از خدمات هوشمندسازی خط تولید رویتگر یا تماس با رویتگر درخواست بررسی کنید.
